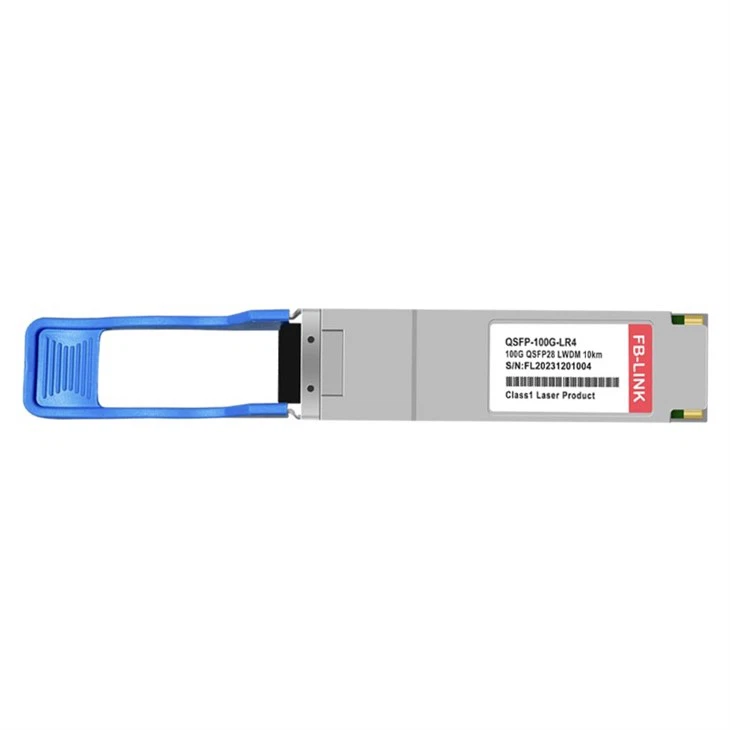

QSFP 100G LR4

Značajke

QSFP 100G LR4 Funkcionalni opis

Modul primopredajnika prima 4 kanala električnih podataka od 25 Gb/s, koje obrađuje 4-kanalni takt i oporavak podataka (CDR) IC koji preoblikuje i smanjuje podrhtavanje svakog električnog signala. Nakon toga, svaki od 4 IC-a pokretača DML lasera pretvara jedan od 4 kanala električnih signala u optički signal koji se prenosi iz jednog od 4 hlađena DML lasera koji su upakirani u optički podsklop odašiljača (TOSA). Svaki laser lansira optički signal na određenoj valnoj duljini navedenoj u zahtjevima IEEE802.3ba 100GBASE-LR4. Ovi 4-lane optički signali bit će optički multipleksirani u jedno vlakno pomoću 4-na-1 optičkog WDM MUX-a. Optička izlazna snaga svakog kanala održava se konstantnom
krugom automatske kontrole snage (APC). Izlaz odašiljača može se isključiti hardverskim signalom TX_DIS i/ili 2-žičanim serijskim sučeljem.

Prijemnik prima 4-lane LAN WDM optičke signale. Optički signali se demultipleksiraju 1- do -4 optičkim DEMUX-om i svaki od rezultirajuća 4 kanala optičkih signala dovodi se u jedan od 4 prijemnika koji su upakirani u optički podsklop prijemnika (ROSA). Svaki prijemnik pretvara optički signal u električni signal. Regenerirani električni signali se ponovno tempiraju i de-jitteriraju te pojačavaju RX dijelom 4-kanala CDR. Ponovno podešeni 4-izlazni električni signali traka u skladu su sa zahtjevima sučelja IEEE CAUI-4. Osim toga, svaki primljeni optički signal prati DOM dio. Praćena vrijednost javlja se putem 2-žičanog serijskog sučelja. Ako je jedan ili više primljenih optičkih signala slabije od razine praga, RX_LOS hardverski alarm će se aktivirati.

Za napajanje ovog proizvoda potreban je jedan +3.3V izvor napajanja. Oba pina napajanja VccTx i VccRx interno su povezana i trebaju se primijeniti istovremeno. Prema MSA specifikacijama, modul nudi 7 hardverskih kontrolnih pinova male brzine (uključujući 2-žičano serijsko sučelje): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL i IntL.

Odabir modula (ModSelL) je ulazni pin. Kada ga host drži nisko, ovaj proizvod reagira na 2-naredbe žičane serijske komunikacije. ModSelL dopušta korištenje ovog proizvoda na jednoj 2-žičanoj sabirnici sučelja – moraju se koristiti pojedinačne ModSelL linije.

Serijski sat (SCL) i serijski podaci (SDA) potrebni su za 2-žičano komunikacijsko sučelje serijske sabirnice i omogućuju hostu pristup QSFP28 memorijskoj mapi.

ResetL pin omogućuje potpuno resetiranje, vraćajući postavke na njihovo zadano stanje, kada se niska razina na ResetL pin-u drži dulje od minimalne duljine impulsa. Tijekom izvođenja resetiranja host će zanemariti sve statusne bitove dok ne pokaže završetak reset prekida. Proizvod to označava objavljivanjem IntL (prekida) signala s bitom Data_Not_Ready negiranim u memorijskoj mapi. Imajte na umu da pri uključivanju (uključujući vruće umetanje) modul treba objaviti ovaj završetak prekida resetiranja bez potrebe za areset.

Pin za način rada niske potrošnje (LPMode) koristi se za onemogućavanje prijenosa. Ako je pin LPMode u visokom stanju, modul će isključiti laser.

Module Present (Mod PrsL) je signal koji je lokalan na matičnoj ploči koji se, u nedostatku proizvoda, normalno povlači do glavnog Vcc. Kada je proizvod umetnut u konektor, on završava put do mase kroz otpornik na matičnoj ploči i postavlja signal. ModPrsL tada pokazuje svoju prisutnost postavljanjem ModPrsL na stanje "Nisko".

Prekidni (IntL) pin se koristi kao RX-LOS. Kada je "Nisko", označava RX-LOS tvrdnju. Ostalo aktiviranje alarma ne ide kroz IntL pin.

Blok dijagram primopredajnika QSFP 100G LR4

100G LR4 optičke karakteristike

Vrste primopredajnika QSFP 100G
