Tip traceivera odgovara zahtjevima protokola



Odabir tipa traceiver-a ovisi o usklađivanju njegovih specifikacija sa zahtjevima protokola uključujući brzinu prijenosa podataka, udaljenost prijenosa, vrstu vlakna i mrežne standarde. Protokol diktira trebate li Ethernet SFP module za LAN okruženja, Fibre Channel primopredajnike za mreže za pohranu podataka ili SONET/SDH module za telekomunikacijsku infrastrukturu.





Razumijevanje -zahtjeva primopredajnika specifičnih za protokol



Različiti mrežni protokoli nameću različite zahtjeve za odabir primopredajnika. Ethernet primopredajnici usklađeni su sa standardima IEEE 802.3 i rade na lokalnim i širokim mrežama, podržavajući brzine od 1Gbps do 800Gbps. Fibre Channel primopredajnici slijede FCP (Fibre Channel Protocol) standarde i daju prioritet isporuci bez gubitaka,-redom za mreže područja pohrane pri brzinama u rasponu od 1Gbps do 128Gbps. SONET/SDH primopredajnici pridržavaju se telekomunikacijskih standarda za sinkroni prijenos podataka.

Protokol određuje kritične karakteristike primopredajnika. Ethernet protokoli zahtijevaju module koji upravljaju paket-komunikacijom s mehanizmima otkrivanja i ispravljanja pogrešaka. Fibre Channel zahtijeva primopredajnike sposobne za isporuku neobrađenih blok podataka bez gubitka paketa, što ih čini ključnim za-kritične aplikacije u kojima integritet podataka ne može biti ugrožen. Svaki protokol također navodi kompatibilne faktore oblika, a SFP, SFP+, SFP28, QSFP+ i QSFP28 su najčešći.



Ključne kategorije protokola



Ethernet protokoli

Ethernet primopredajnici dominiraju primjenom u poduzećima i podatkovnim centrima. Standard IEEE 802.3 definira više varijanti Etherneta, od kojih svaka zahtijeva određene vrste traceivera. 1000BASE-T koristi bakrene SFP module s RJ45 konektorima za prijenos od 100-metara preko Cat5e ili Cat6 kablova. 1000BASE-SX koristi višemodno vlakno s valnom duljinom od 850 nm za veće udaljenosti do 550 metara, dok 1000BASE-LX koristi jednomodno vlakno na 1310nm za doseg od 10 kilometara.

Ethernet protokoli veće{0}}brzine zahtijevaju naprednu tehnologiju primopredajnika. 10GBASE-SR SFP+ moduli podržavaju 10 Gbps preko multimodnog vlakna za 300 metara, prikladno za međusobno povezivanje podatkovnih centara. 25GBASE-SR SFP28 moduli isporučuju 25 Gbps po traci i 100GBASE-SR4 QSFP28 moduli spajaju četiri trake od 25 Gbps za višemodni prijenos od 100-metara. Najnoviji 400GBASE-DR4 moduli koriste četiri trake od 100Gbps preko single{22}}mode vlakana za podatkovne centre sljedeće generacije.

Protokoli optičkog kanala

Fibre Channel primopredajnici služe mrežama za pohranu podataka gdje pouzdanost nadmašuje sirovu brzinu. Ovi moduli slijede raslojavanje OSI modela drugačije od Etherneta, radeći kao prirodni sigurnosni sustav gdje slojevi za pohranu i podatke ostaju izolirani. FC moduli podržavaju brzine od 1GFC do 128GFC, s 256GFC i 512GFC na razvojnim planovima.

Trenutačne implementacije prvenstveno koriste module 8GFC, 16GFC i 32GFC u faktorima forme SFP+, SFP28 i QSFP28. Ovi primopredajnici moraju održavati stroge vremenske zahtjeve i podržavati FCP protokol gornjeg-sloja koji prenosi SCSI naredbe preko Fibre Channel mreža. Za razliku od Ethernet modula, FC primopredajnici dizajnirani su posebno za blok pohranu sa značajkama koje osiguravaju prijenos podataka bez gubitaka i-isporuku po redu.

SONET/SDH protokoli

Telekomunikacijske mreže oslanjaju se na SONET (sinkrona optička mreža) i SDH (sinkrona digitalna hijerarhija) primopredajnike. Ovi moduli podržavaju sinkroni prijenos standardiziranim brzinama kao što su OC-3 (155Mbps), OC-12 (622Mbps), OC-48 (2,5Gbps) i OC-192 (10Gbps). Sinkrona priroda protokola zahtijeva precizno mjerenje vremena i funkcije oporavka sata ugrađene u primopredajnik.



Usklađivanje brzine primopredajnika sa zahtjevima protokola



Usklađivanje brzine prijenosa podataka temeljno je za kompatibilnost protokola. Instaliranje 1Gbps modula u 10Gbps aplikaciji stvara usko grlo, dok korištenje 10Gbps primopredajnika u 1Gbps portu može raditi smanjenim brzinama, ali gubi resurse i proračun.

Hijerarhija brzine

Ekosustav tipa traceiver slijedi jasnu progresiju brzine. Standardni SFP moduli rade do 4.25Gbps, iako većina radi na 1Gbps za Gigabit Ethernet ili 2Gbps/4Gbps za Fibre Channel. SFP+ moduli udvostručuju performanse na 10 Gbps koristeći 8b/10b kodiranje. SFP28 moduli koriste 64b/66b kodiranje za 25Gbps prijenos preko jedne trake.

QSFP moduli uvode arhitekturu s više-traka. QSFP+ spaja četiri kanala od 10 Gbps za ukupnu propusnost od 40 Gbps. QSFP28 koristi četiri trake od 25 Gbps za propusnost od 100 Gbps. Noviji QSFP-DD (Double Density) udvostručuje električno sučelje na osam traka, omogućujući prijenos od 200 Gbps, 400 Gbps i 800 Gbps.

Specifikacije protokola često zahtijevaju minimalne zahtjeve brzine. 10G Ethernet mreža zahtijeva najmanje 10GBASE-SR ili 10GBASE-LR module. Korištenje sporijih primopredajnika stvara nekompatibilnost, dok brži unatrag-kompatibilni moduli rade smanjenim brzinama. Na primjer, SFP+ priključci prihvaćaju standardne SFP module, ali ih ograničavaju na 1 Gbps, a 25G priključci mogu primiti 10G module po smanjenim brzinama.

Razmatranja kompatibilnosti s naprijed

Mrežni arhitekti moraju uravnotežiti trenutne potrebe s budućim rastom. Instaliranje 25G infrastrukture kada je danas potrebno samo 10G omogućuje nadogradnju bez zamjene kablova. Međutim, ovaj pristup povećava početne troškove jer 25G primopredajnici obično koštaju 40-60% više od 10G ekvivalenta.

Kompatibilnost faktora oblika omogućuje postupnu migraciju. SFP28 moduli dijele identične fizičke dimenzije sa SFP i SFP+ modulima, dopuštajući ponovno korištenje infrastrukture. Slično, QSFP28 moduli odgovaraju QSFP+ priključcima, iako rade smanjenim brzinama. Ova kompatibilnost unatrag štiti ulaganja u infrastrukturu tijekom tehnoloških prijelaza.





Odabir udaljenosti i vrste vlakana



Zahtjevi za udaljenost prijenosa izravno utječu na odabir tipa prijemnika. Protokoli određuju maksimalni doseg, ali stvarne udaljenosti postavljanja određuju je li višemodno ili jedno-modno vlakno prikladno.

Višemodni u odnosu na jedno-razmjene-moda

Višemodno vlakno odgovara aplikacijama na-kratkim udaljenostima do 500-600 metara. OM1 vlakno (62,5 μm jezgre) podržava 1G prijenos do 275 metara, dok OM3 vlakno (50 μm jezgre) proširuje 10G domet na 300 metara. OM4 vlakno poboljšava to na 400 metara pri 10G, a OM5 vlakno poboljšava performanse multipleksiranja po valnim duljinama.

Jedno{0}}modno vlakno upravlja prijenosom-na velike udaljenosti preko 10 kilometara. Njegova manja jezgra (8-9μm) omogućuje širenje jednog moda svjetlosti, minimizirajući disperziju. Standardni jedno{10}}moduli (LX, LR) pokrivaju 10 kilometara na valnoj duljini od 1310 nm. Moduli -proširenog dometa (EX) dosežu 40 kilometara, moduli-dugog dometa (ZX) postižu 80 kilometara, a moduli ultra-dometa (EZX) do 120-160 kilometara na 1550 nm.

Razlika u cijeni između višemodnih i jedno-komponenti utječe na odluke. Višemodni primopredajnici koštaju 30-40% manje od jedno-ekvivalenata pri sličnim brzinama. Međutim, sam višemodni optički kabel košta više po metru nego jedno-modno vlakno. Za aplikacije podatkovnih centara gdje udaljenosti rijetko prelaze 300 metara, multimode pruža optimalnu ekonomičnost. Kampusne mreže koje se protežu na nekoliko kilometara zahtijevaju infrastrukturu jednog načina rada unatoč višim troškovima primopredajnika.

Podudaranje protokola-na temelju udaljenosti

Različite primjene zahtijevaju specifične mogućnosti udaljenosti. Veze poslužitelja-za-sklopku obično se protežu 5-30 metara, gdje bakreni kabeli s izravnim spajanjem (DAC) nude-isplativu alternativu optičkim primopredajnicima. Rack-to-veze rack unutar 100 metara koriste višemodne primopredajnike kao što su 10GBASE-SR ili 25GBASE-SR moduli.

Veze između-z-zgrada u okruženjima kampusa zahtijevaju prošireni domet. 10GBASE-LR moduli pokrivaju 10 kilometara preko jedno-modnog vlakna, prikladnog za povezivanje podatkovnih centara s uredskim zgradama. Mreže gradskih područja koriste module 10GBASE-ER ili 10GBASE-ZR koji dosežu 40-80 kilometara, omogućujući veze mjesta za oporavak od katastrofe bez posredne opreme.

Mreže područja pohrane predstavljaju jedinstvena razmatranja udaljenosti. Primarni nizovi za pohranu obično se nalaze unutar 500 metara od računalnih resursa, omogućujući višemodne module Fibre Channel. Međutim, sinkrono zrcaljenje podataka za oporavak od katastrofe zahtijeva-FC module. 32GFC-LR moduli podržavaju 10-kilometarsku sinkronu replikaciju, dok se 32GFC-ER proteže do 40 kilometara koristeći DWDM (Dense Wavelength Division Multiplexing) tehnologiju.



Valna duljina i optičke specifikacije



Odabir valne duljine utječe i na mogućnost udaljenosti i na kompatibilnost tipa vlakna. Različiti protokoli optimiziraju za određene pojaseve valnih duljina na temelju karakteristika prijenosa i troškova.

Uobičajeni pojasevi valnih duljina

Primopredajnici kratkih{0}}valnih duljina rade na 850nm, standardu za prijenos višemodnih vlakana. VCSEL (Vertical-Cavity Surface-Emitting Laser) tehnologija dominira 850nm aplikacijama zbog niske cijene i potrošnje energije. Ovi moduli odgovaraju okruženjima podatkovnih centara gdje su udaljenosti ispod 500 metara.

Primopredajnici dugih-valnih duljina koriste 1310nm ili 1550nm za jedno-odnos vlakana. Valna duljina od 1310 nm pruža nisku disperziju i-isplativ prijenos do 10 kilometara. Valna duljina od 1550 nm smanjuje prigušenje, omogućujući prijenos na ultra-velike-udaljenosti preko 80 kilometara. DWDM sustavi multipleksiraju više kanala od 1550 nm s preciznim razmakom valnih duljina (obično 0,8 nm ili 100 GHz) kako bi se povećao kapacitet vlakana.

BiDi (dvosmjerni) primopredajnici koriste multipleksiranje valnih duljina preko pojedinačnih vlakana. 1000BASE-BX modul može odašiljati na 1310nm dok prima na 1490nm, ili obrnuto za upareni modul. Ova tehnologija smanjuje potrebe za vlaknima za 50%, ali zahtijeva pažljivu koordinaciju valnih duljina između krajnjih točaka.

Proračun optičke snage

Zahtjevi protokola uključuju specifikacije optičke snage koje primopredajnici moraju zadovoljiti. Snaga prijenosa obično se kreće od -5dBm do +3dBm za module kratkog-dometa i -3dBm do +5dBm za module dugog dometa. Osjetljivost prijemnika određuje minimalni detektabilni signal, obično između -14dBm i -28dBm, ovisno o brzini i udaljenosti.

Proračun snage predstavlja razliku između odašiljane snage i osjetljivosti prijemnika, uzimajući u obzir slabljenje vlakana, gubitke konektora i gubitke spojeva. 10GBASE-LR modul sa -3dBm odašiljačkom snagom i -14dBm osjetljivošću prijemnika osigurava proračun snage od 11dB. Jednomodno vlakno prigušuje približno 0,5 dB po kilometru na 1310 nm, dopuštajući prijenos od 10 kilometara s preostalih 5 dB za konektore (0,5 dB svaki) i marginu sustava.

Projektanti mreže moraju provjeriti primjerenost proračuna električne energije za stvarne instalacije. Prljavi konektori vlakana povećavaju uneseni gubitak za 1-3dB. Savijanja vlakana koja prelaze minimalni radijus dodaju gubitak. Varijacije temperature utječu i na izlaz odašiljača i na osjetljivost prijemnika. Održavanje sigurnosne granice od 3dB osigurava pouzdan rad unatoč ovim varijablama.



Faktor oblika i fizička kompatibilnost



Faktor fizičkog oblika određuje hoće li vrsta sljedbenika fizički odgovarati mrežnoj opremi. Zahtjevi protokola često diktiraju minimalne faktore oblika na temelju zahtjeva za brzinom i gustoćom.

Standardni faktori oblika

SFP moduli mjere približno 56,5 mm × 13,4 mm × 8,5 mm, podržavajući brzine od 100 Mbps do 4,25 Gbps. Faktor malog oblika omogućuje visoku gustoću priključaka, s 48-port 1GbE preklopnika uobičajenih u poslovnim okruženjima. Dizajn koji se može zamijeniti na radnom mjestu omogućuje zamjenu modula bez gašenja sustava, minimizirajući periode održavanja.

SFP+ održava SFP fizičke dimenzije dok podržava prijenos od 10 Gbps. Poboljšana EMI (elektromagnetska interferencija) zaštita i poboljšano upravljanje toplinom interno razlikuju SFP+ od SFP-a. SFP28 ponovno zadržava identične vanjske dimenzije za rad od 25 Gbps, održavajući kompatibilnost infrastrukture kroz tri generacije brzina.

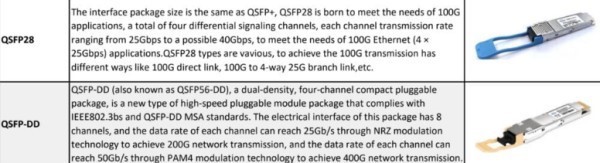

QSFP moduli se proširuju na približno 72 mm × 18,35 mm × 8,5 mm za smještaj četiri prijenosne trake. QSFP+ i QSFP28 dijele ovaj faktor forme za 40Gbps odnosno 100Gbps. QSFP-DD udvostručuje gustoću konektora na osam traka unutar iste duljine i širine, blago povećavajući visinu na 18,35 mm za aplikacije od 200 Gbps, 400 Gbps i 800 Gbps.

Vrste konektora i kabliranje

LC duplex konektori dominiraju primjenama optičkih primopredajnika. Keramička ferula od 1,25 mm omogućuje precizno poravnanje i male unesene gubitke (obično 0,3 dB). Duplex konfiguracija upravlja odvojenim prijenosnim i prijamnim vlaknima, standardno za Ethernet i većinu Fibre Channel aplikacija.

MPO (Multi{0}}fiber Push-On) konektori služe aplikacijama visoke-gustoće. Jedan konektor MPO-12 završava 12 vlakana, podržavajući 40G i 100G paralelnu optiku. MPO-24 konektori koriste 24 vlakna za 400G i 800G primopredajnike. Iako MPO smanjuje broj konektora, zahtijeva posebne postupke čišćenja i upravljanje polaritetom.

Bakreni konektori RJ45 pojavljuju se na bakrenim SFP modulima za 1GBASE-T i 10GBASE-T aplikacije. Ovi moduli pružaju fleksibilnost protokola, podržavajući i optičku i bakrenu infrastrukturu s iste platforme preklopnika. Međutim, bakreni prijenos ograničava udaljenost na 100 metara preko Cat6a kablova i troši više energije (2-4W po priključku u odnosu na 0,5-1W za optičke module).



Razmatranja okoliša i rada



Radno okruženje utječe na odabir tipa pratioca izvan zahtjeva protokola. Temperaturni raspon, potrošnja energije i dijagnostičke mogućnosti utječu na uspjeh implementacije.

Ocjene temperature

Primopredajnici komercijalne-razreda rade unutar 0 stupnjeva do 70 stupnjeva, prikladni za klimatske-podatkovne centre i uredska okruženja. Ovi moduli koštaju manje i široko su dostupni od više dobavljača. Prošireni-temperaturni moduli podnose -10 stupnjeva do 85 stupnjeva za skloništa vanjske opreme s marginalnom kontrolom klime.

Primopredajnici-industrijske klase podnose ekstreme od -40 stupnjeva do 85 stupnjeva. Proizvodni i transportni objekti s teškim okruženjima zahtijevaju ovu specifikaciju. Robusne optičke komponente i poboljšano upravljanje toplinom omogućuju pouzdan rad unatoč promjenama temperature. Industrijski moduli obično koštaju 2-3 puta više od komercijalnih ekvivalenata, ali sprječavaju kvarove na terenu u zahtjevnim implementacijama.

Razmatranja temperature proširuju se na optičku izvedbu. Izlazna snaga lasera varira s temperaturom, obično se smanjuje za 0,3-0,5dB od 0 stupnjeva do 70 stupnjeva. Osjetljivost prijemnika lagano opada pri povišenim temperaturama. Ovi čimbenici smanjuju efektivne proračunske granice energije, čineći pravilno upravljanje toplinom kritičnim za aplikacije na velikim udaljenostima.

Potrošnja energije

Zahtjevi protokola sve više uključuju mjerenje energetske učinkovitosti. Standardni 1G SFP moduli troše 0,5-1W, upravljivi čak i u konfiguracijama visoke gustoće. 10G SFP+ moduli kreću se od 1-1,5W, dok 25G SFP28 moduli koriste 1,5-2,5W ovisno o dosegu.

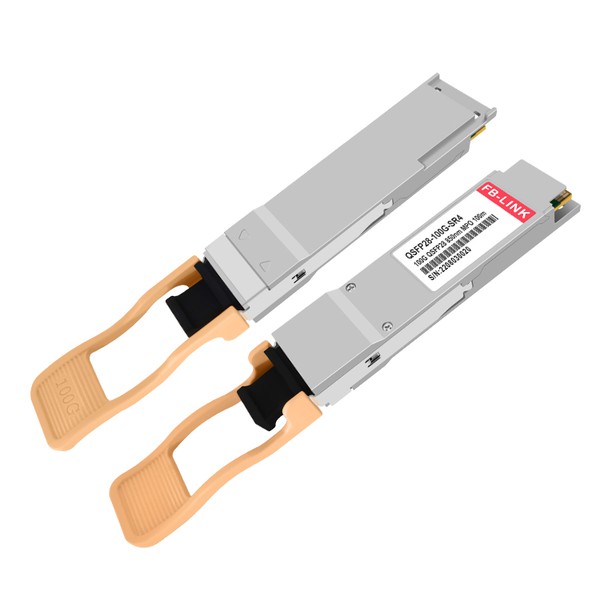

Veće brzine zahtijevaju više energije. 100G QSFP28 moduli troše 3,5-5W za aplikacije kratkog-dosega i do 8W za koherentne dugo{7}}module. 400G QSFP-DD moduli u rasponu od 12W do 15W, približavajući se ograničenjima upravljanja toplinom za module koji se mogu priključiti. Najnoviji 800G moduli guraju se prema 20 W, zahtijevajući napredna rješenja za hlađenje.

Potrošnja energije izravno utječe na ukupne troškove vlasništva. Prekidač s 48-portova ispunjen 10GBASE-SR modulima koji troše 1,5 W svaki dodaje 72 W opterećenja sustava. Pomnožite na stotine prekidača i troškovi energije postaju značajni. Odabir energetski učinkovitog modula smanjuje i troškove električne energije i potrebe za hlađenjem.

Monitoring digitalne dijagnostike

Moderni primopredajnici implementiraju digitalni dijagnostički nadzor (DDM) prema standardu SFF-8472, koji se naziva i digitalni optički nadzor (DOM). Ova značajka omogućuje pristup u stvarnom vremenu temperaturi, naponu napajanja, odašiljanju prednaponske struje, odašiljanju optičke snage i primanju optičke snage.

DDM omogućuje proaktivno upravljanje mrežom. Praćenje primljene snage otkriva degradaciju vlakna prije nego što dođe do kvara veze. Praćenje snage prijenosa identificira starenje lasera, omogućujući planiranu zamjenu tijekom perioda održavanja. Praćenje temperature otkriva probleme sa sustavom hlađenja koji utječu na pouzdanost opreme.

Rješavanje problema -specifično za protokol koristi DDM podatke. Ethernet veze koje doživljavaju gubitak paketa mogu pokazivati ​​snagu prijemnika blizu praga osjetljivosti zbog prljavih konektora. Veze Fibre Channel s povremenim pogreškama mogu otkriti temperaturne ekskurzije koje utječu na stabilnost lasera. DDM pretvara neprozirne optičke veze u mjerljive komponente kojima se može upravljati.





Zahtjevi kompatibilnosti i interoperabilnosti



Osiguravanje kompatibilnosti primopredajnika s mrežnom opremom sprječava neuspjehe implementacije i rasipanje resursa. Standardi -Sporazuma o više izvora (MSA) definiraju fizičke i električne specifikacije, ali specifični zahtjevi dobavljača- često kompliciraju odabir.

Sukladnost MSA standardima

MSA standardi određuju dimenzije faktora oblika, električna sučelja i optička sučelja. SFP MSA, QSFP MSA i QSFP-DD MSA definiraju mehaničke, električne i toplinske parametre koji osiguravaju osnovnu fizičku kompatibilnost. Ove specifikacije omogućuju više dobavljača proizvodnju funkcionalno ekvivalentnih modula.

Međutim, sama usklađenost s MSA ne jamči interoperabilnost. Dobavljači mrežne opreme provode vlasničke provjere EEPROM-a, uspoređujući serijske brojeve modula, ID-ove dobavljača i brojeve dijelova s ​​odobrenim popisima. Veliki proizvođači kao što su Cisco, Juniper i Arista održavaju matrice kompatibilnosti specificirajući podržane primopredajnike za svaku platformu.

Primopredajnici-kompatibilni trećih strana zaključavaju-adresu dobavljača. Renomirani dobavljači kodiraju EEPROM module kako bi odgovarali OEM specifikacijama, omogućujući rad plug-and-play. Ovi moduli prolaze rigorozno testiranje kompatibilnosti na više platformi preklopnika, pokrivajući 20+ glavnih marki. Certificiranje kompatibilnosti smanjuje rizik integracije dok isporučuje 60-80% uštede u odnosu na OEM module.

Validacija protokola

Osim fizičke kompatibilnosti, provjera{0}}na razini protokola osigurava pravilan rad. Ethernet primopredajnici moraju podržavati auto-pregovaranje, obuku veza i prosljeđivanje ispravljanja pogrešaka (FEC) kako je određeno IEEE standardima. Moduli Fibre Channel implementiraju međuspremnik--zasluge, uređene skupove i primitivne sekvence prema FC-PI standardima.

Postupci testiranja provjeravaju usklađenost protokola. Ispitivanje optičkih parametara mjeri snagu prijenosa, osjetljivost prijemnika i karakteristike očnog dijagrama. Testiranjem električnog sučelja potvrđuje se integritet signala pri određenim brzinama prijenosa podataka. Testiranje interoperabilnosti potvrđuje ispravan rad s preklopnicima, usmjerivačima i sustavima za pohranu više dobavljača.

Mrežni administratori trebali bi zatražiti dokumentaciju o kompatibilnosti prije postavljanja. Pouzdani dobavljači daju detaljna izvješća o ispitivanju koja pokazuju uspješan rad na različitim platformama. Ova izvješća uključuju optička mjerenja, rezultate testiranja BER-a (Bit Error Rate) i podatke testiranja otpornosti na okoliš. Dokumentacija smanjuje rizik implementacije i pruža osnove za rješavanje problema.

Mješovita-okruženja dobavljača

Mreže-stvarnog svijeta često kombiniraju opremu više dobavljača, stvarajući složene scenarije kompatibilnosti. Miješanje marki primopredajnika između krajnjih točaka veze zahtijeva posebnu pozornost na optičke specifikacije. Oba modula moraju podržavati istu valnu duljinu, vrstu vlakna i ocjenu udaljenosti.

Usklađivanje brzine i protokola ostaje bitno. 10GBASE-SR modul dobavljača A radit će s 10GBASE-SR modulom dobavljača B, pod uvjetom da oba ispunjavaju IEEE specifikacije. Međutim, miješanje 10GBASE-SR s 10GBASE-LR ne uspijeva jer se valna duljina i tip vlakna razlikuju (850nm multimode naspram 1310nm single-mode).

Specifične značajke dobavljača- možda neće raditi u mješovitim okruženjima. Cisco Digital Optical Monitoring može izvještavati drugačije od Juniper DOM implementacije. Značajke na-razini veze kao što je Energy Efficient Ethernet (EEE) zahtijevaju dosljednu podršku na oba kraja. Mrežni arhitekti moraju identificirati koje značajke zahtijevaju homogenu implementaciju u odnosu na one koje podržavaju heterogena okruženja.



Evolucija protokola i budući zahtjevi



Mrežni protokoli nastavljaju se razvijati, vodeći razvoj primopredajnika prema većim brzinama i poboljšanoj učinkovitosti. Razumijevanje planova pomaže organizacijama u dono-budućim infrastrukturnim odlukama.

Trenutni trendovi

Prijelaz na 400G i 800G ubrzava se potaknut radnim opterećenjem umjetne inteligencije i video streamingom. Poslužitelji klastera s umjetnom inteligencijom opremljeni NVIDIA H100 GPU-ovima imaju četiri 400G porta, gurajući leaf{5}}spine fabric umrežavanje do 800Gbps. Većina implementacija 800G naglašava aplikacije kratkog-dometa (ispod 500 metara) zbog osjetljivosti latencije umjetne inteligencije i koncentracije podatkovnog centra.

Temeljna tehnologija kombinira električne SerDes (Serializator/Deserializator) trake od 100 Gbps s optičkim lambdama od 100 G ili 200 Gbps. OSFP i QSFP-DD faktori oblika dominiraju 800G implementacijama, iako postoji više varijanti. OSFP dolazi u konfiguracijama Open-top, Close-top i Riding Heat Sink. Neki 400G NIC-ovi podržavaju samo određene OSFP varijante, zahtijevajući pažljivu provjeru faktora oblika.

Energetska učinkovitost dobiva povećanu pozornost. 400G moduli koji troše 12-15W i 800G modula koji se približavaju proračunu snage naprezanja od 20W i upravljanju toplinom. Zajednička optika, integracija primopredajnika izravno sa silikonskim prekidačem, obećava smanjenu potrošnju energije i poboljšani integritet signala. Ova bi tehnologija mogla preoblikovati tržišta primopredajnika do 2026.-2027.

Konvergencija protokola

IP preko DWDM-a pojednostavljuje gradske mreže i međusobno povezivanje podatkovnih centara. Tradicionalne arhitekture zahtijevale su odvojene OLS (Optical Line System) i slojeve transpondera. Moderni 400G ZR/ZR+ primopredajnici integriraju DWDM funkcionalnost unutar priključnih modula, eliminirajući namjenske transpondere za udaljenosti ispod 80 kilometara. Ova konvergencija smanjuje troškove opreme i pojednostavljuje rad.

Tehnologija koherentne detekcije proširuje domet priključnog primopredajnika. 400G-ZR moduli koriste koherentni DSP (digitalnu obradu signala) za prijenos od 80-kilometara. 400G-ZR+ to proširuje na 120 kilometara kroz poboljšane sheme modulacije. Ova poboljšanja omogućuju izravne veze-na-usmjerivač u gradskim područjima bez optičkog pojačanja.

FCoE (Fibre Channel over Ethernet) omogućuje FC promet preko Ethernet infrastrukture. Ova konvergencija smanjuje zahtjeve za kabliranjem i pojednostavljuje arhitekturu podatkovnog centra. Međutim, FCoE zahtijeva pažljivu konfiguraciju koja osigurava Ethernet bez gubitaka putem Priority Flow Control (PFC) i Enhanced Transmission Selection (ETS). Mješovite FC/Ethernet mreže prelaze postupno, održavajući namjensku FC infrastrukturu za-kritičnu pohranu dok migriraju-radna opterećenja niže razine na FCoE.



Često postavljana pitanja



Mogu li koristiti primopredajnike Fibre Channel za Ethernet aplikacije?

Fibre Channel i Ethernet primopredajnici slijede različite protokole i obično nisu međusobno zamjenjivi. FC primopredajnici implementiraju Fibre Channel Protocol bez usklađenosti s modelom OSI, dok Ethernet primopredajnici slijede standarde IEEE 802.3 s komunikacijom koja se-temelji na paketima. Neke kartice mrežnog sučelja odbijaju FC primopredajnike zbog nekompatibilnosti EEPROM-a. Čak i ako fizička veza uspije, neusklađenost protokola sprječava ispravan prijenos podataka. Uvijek odaberite primopredajnike koji odgovaraju zahtjevima vašeg mrežnog protokola.

Kako mogu odrediti ispravan primopredajnik za svoju mrežu?

Započnite identificiranjem svog protokola (Ethernet, Fibre Channel, SONET/SDH) i potrebne brzine prijenosa podataka. Izmjerite stvarnu udaljenost kabela između spojnih točaka, zatim dodajte 20% margine za degradaciju vlakana i budući rast. Provjerite vrstu vlakna (višemodno ili jedno-modno) i specifikacije priključka prekidača. Provjerite matricu kompatibilnosti vašeg dobavljača opreme kako biste bili sigurni da je model primopredajnika podržan. Uzmite u obzir čimbenike okoline kao što je temperaturni raspon i je li DDM funkcija potrebna za praćenje.

Što se događa ako instaliram brži primopredajnik nego što moja mreža zahtijeva?

Instaliranje primopredajnika veće-brzine u-priključke manje brzine obično rezultira smanjenim radom. SFP+ modul u SFP priključku radi brzinom od 1 Gbps umjesto 10 Gbps. Međutim, SFP moduli obično neće raditi u SFP+ priključcima zbog razlika u fizičkom ključu. Iako ovaj pristup pruža fleksibilnost nadogradnje, troši novac jer brži primopredajnici koštaju znatno više. Odaberite primopredajnike koji odgovaraju vašim trenutnim zahtjevima za brzinu osim ako ne provodite planirani put migracije.

Rade li jedno-modni i višemodni primopredajnici zajedno?

Jedno-modni i višemodni primopredajnici ne mogu međusobno funkcionirati jer koriste različite valne duljine i vrste vlakana. Višemodni primopredajnici rade na 850 nm s velikim-jezgrenim vlaknom (50-62,5 μm), dok jedno-modni primopredajnici koriste 1310 nm ili 1550 nm s malim-jezgrenim vlaknom (8-9 μm). Pokušaj spajanja mješovitog načina rada rezultira pretjeranim gubitkom signala i kvarom veze. Oba kraja optičke veze moraju koristiti odgovarajuće vrste traceivera i odgovarajuće vlakno. Prije odabira primopredajnika provjerite optičku infrastrukturu kako biste izbjegli probleme s kompatibilnošću.
